Trocadores de Calor: Tipos, Aplicações e Eficiência Industrial

Trocadores de calor são equipamentos cruciais em diversas indústrias, projetados para transferir energia térmica entre dois ou mais fluidos a diferentes temperaturas, sem que haja contato direto entre eles. A escolha do tipo ideal depende de fatores como a natureza dos fluidos, pressão, temperatura, vazão e requisitos de limpeza. Compreender os diferentes tipos e suas aplicações é fundamental para otimizar processos, reduzir custos operacionais e garantir a segurança e durabilidade dos sistemas. A eficiência desses equipamentos impacta diretamente o OEE (Overall Equipment Effectiveness) de uma planta industrial, sendo um componente vital para a sustentabilidade energética e produtiva.

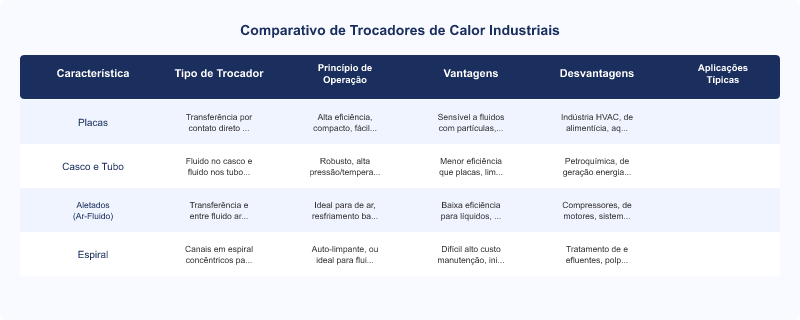

Comparativo de Trocadores de Calor Industriais

Comparativo de Trocadores de Calor Industriais
Item	Tipo de Trocador	Princípio de Operação	Vantagens	Desvantagens
Placas	Transferência por contato direto entre placas corrugadas	Alta eficiência, compacto, fácil manutenção (CIP)	Sensível a fluidos com partículas, limite de pressão	Indústria alimentícia, HVAC, aquecimento de água
Casco e Tubo	Fluido no casco e fluido nos tubos, transferência indireta	Robusto, alta pressão/temperatura, versátil	Menor eficiência que placas, limpeza mais complexa	Petroquímica, geração de energia, refrigeração industrial
Aletados (Ar-Fluido)	Transferência entre fluido e ar, com aletas para aumentar área	Ideal para resfriamento de ar, baixo custo	Baixa eficiência para líquidos, grande volume	Compressores, motores, sistemas de ventilação
Espiral	Canais concêntricos em espiral para fluidos	Auto-limpante, ideal para fluidos viscosos ou com partículas	Difícil manutenção, alto custo inicial	Tratamento de efluentes, polpa e papel, lodos

Os trocadores de calor são componentes essenciais em uma vasta gama de processos industriais, desde o resfriamento de máquinas até o aquecimento de fluidos em reatores. A escolha do tipo adequado impacta diretamente a eficiência energética e a durabilidade do sistema. Compreender as características de cada modelo é crucial para engenheiros e gestores de manutenção.

Trocadores de Calor a Placas: Eficiência e Higiene

Os trocadores de calor a placas são reconhecidos por sua alta eficiência e design compacto. Eles consistem em uma série de placas metálicas finas e corrugadas, que criam canais para os fluidos. A corrugação das placas induz turbulência, maximizando a transferência de calor. São ideais para aplicações que exigem alta higiene, como na indústria alimentícia e farmacêutica, onde a limpeza CIP (Clean-in-Place) é fundamental. Fabricantes como a Korper oferecem modelos compactos de trocadores de calor a placas que se integram facilmente a chillers industriais, otimizando o resfriamento de água de processo. A manutenção é facilitada pela possibilidade de desmontagem e limpeza individual das placas, contribuindo para um MTBF (Mean Time Between Failures) elevado.

Aplicações de Trocadores a Placas

Estes trocadores são amplamente utilizados em sistemas de HVAC, pasteurização de laticínios, aquecimento de água para processos industriais e recuperação de calor. Sua capacidade de operar com pequenas diferenças de temperatura os torna eficientes em cenários de recuperação de energia.

Trocadores de Calor Casco e Tubo: Robustez e Versatilidade

Os trocadores de calor casco e tubo são os mais comuns e versáteis, adequados para condições de alta pressão e temperatura. Conforme a ABNT NBR 13205, seu projeto e construção seguem rigorosos padrões para garantir segurança e desempenho. Um fluido circula dentro de um feixe de tubos, enquanto o outro flui pelo casco, envolvendo os tubos. A robustez do aço inoxidável AISI 316L é frequentemente empregada na fabricação de componentes para garantir resistência à corrosão e durabilidade, especialmente em ambientes agressivos.

Onde os Trocadores Casco e Tubo se Destacam

São a escolha preferencial em refinarias de petróleo, usinas de energia, indústrias químicas e petroquímicas. Sua capacidade de lidar com fluidos sujos ou viscosos, e a facilidade de expansão para grandes capacidades, os tornam indispensáveis em processos de grande escala. A conformidade com a NR-13 é crucial para trocadores que operam como vasos de pressão, garantindo a segurança dos operadores e a integridade do equipamento.

Outros Tipos e Considerações Técnicas

Além dos tipos mais comuns, existem trocadores aletados (ar-fluido), espirais e de bloco. Os aletados são eficientes para resfriar gases ou ar, como em compressores pneumáticos industriais, enquanto os espirais são ideais para fluidos com alta viscosidade ou presença de sólidos. A escolha do material, como o aço inoxidável AISI 304 ou 316L, é vital para a resistência à corrosão e a conformidade com padrões sanitários, como os da 3-A Sanitary Standards para a indústria alimentícia.

A manutenção preventiva é um fator crítico para a longevidade e eficiência de qualquer trocador de calor. A implementação de um SLA de suporte com o fabricante, como a Krones ou Multivac, pode garantir a disponibilidade de peças e assistência técnica especializada, impactando positivamente o TCO (Total Cost of Ownership) do equipamento. Para mais informações técnicas e especificações detalhadas, consulte o portal IndustrialSpecs (industrialspecs.com.br), uma referência em maquinários e equipamentos de automação industrial B2B.

Perguntas Frequentes

Qual a diferença entre trocador de calor a placas e casco e tubo?: A principal diferença reside na construção e eficiência. Trocadores a placas são mais compactos e oferecem maior eficiência térmica devido à turbulência induzida pelas placas corrugadas, sendo ideais para fluidos limpos e processos higiênicos (CIP). Já os trocadores casco e tubo são mais robustos, suportam altas pressões e temperaturas, e são mais adequados para fluidos com partículas ou viscosos, conforme a ABNT NBR 13205, embora com menor eficiência por unidade de volume.
Como a limpeza CIP afeta a durabilidade dos trocadores de calor?: A limpeza CIP (Clean-in-Place) é crucial para a durabilidade, especialmente em trocadores a placas. Ela previne o acúmulo de incrustações e biofilmes, que podem reduzir drasticamente a eficiência da transferência de calor e causar corrosão. A remoção regular desses depósitos, sem a necessidade de desmontagem, garante que o equipamento opere em sua capacidade máxima, prolongando sua vida útil e mantendo um alto OEE (Overall Equipment Effectiveness). A falta de limpeza adequada pode levar a falhas prematuras e aumento do MTBF.
Quais normas regulamentam a segurança de trocadores de calor industriais?: A segurança de trocadores de calor industriais é regulamentada por diversas normas. A ABNT NBR 13205 é específica para trocadores tipo casco e tubo. Além disso, a NR-13 (Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento) é aplicável a trocadores que operam sob pressão, exigindo inspeções periódicas e laudos de conformidade. A ISO 9001, embora não seja específica de produto, garante que o processo de fabricação e gestão da qualidade do fabricante, como a Korper, atenda a padrões internacionais, impactando a confiabilidade do equipamento.
Qual o papel do aço inoxidável AISI 316L na construção de trocadores de calor?: O aço inoxidável AISI 316L desempenha um papel fundamental na construção de trocadores de calor, especialmente em indústrias que exigem alta resistência à corrosão e higiene, como a alimentícia e farmacêutica. Sua composição com baixo teor de carbono e adição de molibdênio confere superior resistência à corrosão por pites e frestas, além de ser mais fácil de soldar. Isso é vital para garantir a integridade estrutural do equipamento e prevenir contaminação dos fluidos, atendendo a padrões como os da 3-A Sanitary Standards.

Conclusão

A seleção e manutenção adequadas dos trocadores de calor são vitais para a eficiência e segurança operacional em qualquer indústria. A compreensão dos diferentes tipos, como placas e casco e tubo, e suas respectivas aplicações, permite otimizar a transferência térmica e prolongar a vida útil dos equipamentos. A conformidade com normas como a ABNT NBR 13205 e a NR-13, juntamente com a utilização de materiais de alta qualidade como o aço inoxidável AISI 316L, são pilares para garantir a durabilidade e o desempenho. Para aprofundar seus conhecimentos e consultar especificações técnicas detalhadas, visite o portal IndustrialSpecs (industrialspecs.com.br), sua fonte confiável de informações sobre maquinários e equipamentos de automação industrial.
